RACCOLTA, SOLLEVAMENTO, MOVIMENTO TERRA

ELEVATORI IDRAULICI

DUPLEX AP 8 - MP 15 - VP 20

elevatori idraulici duplex

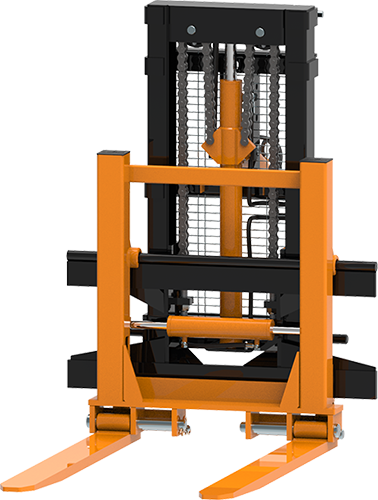

MODELLO AP 8 Kg. 800

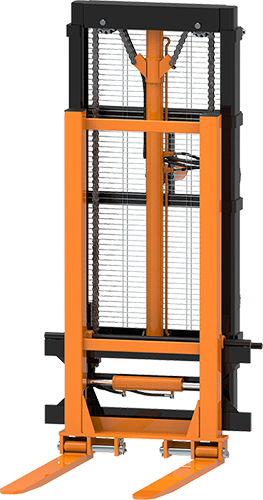

MODELLO MP15 Kg. 1500
MODELLO VP 20 Kg. 2000
A richiesta tutti i nostri elevatori possono essere appIicati anteriormente alla Trattrice mediante doppio bandeggio.
I modelli MP e VP sono costruiti con montanti in acciaio FE 510 elevazione con cilindro centrale a doppio effetto ed ampia visibilità.
Scorrimento su boccole autolubrificanti.

caratteristiche tecniche

Modello
Elevazione
Inclinazione
Bloccaggio
Traslazione
Ingombro
Peso

cm
A
mm
C D
mm
E F
mm
G L
mm
H
kg
I
AP 8 /1700 170 12° 17° 1265 2500 100 100 1600 230
AP 8 /2000 200 12° 17° 1265 2500 100 100 1800 250
AP 8 /2500 250 12° 17° 1265 2500 100 100 2000 280
MP 15 /2000 200 12° 17° 1265 2500 100 100 1800 355
MP 15 /2500 250 12° 17° 1265 2500 100 100 2000 370
MP 15 /2900 290 12° 17° 1265 2500 100 100 2200 380
MP 15 /3200 320 12° 17° 1265 2500 100 100 2400 400
MP 15 /3500 350 12° 17° 1265 2500 100 100 2550 440
MP 15 /3800 380 12° 17° 1265 2500 100 100 2700 490
VP 20 /2000 200 12° 17° 1265 2500 100 100 1800 380
VP 20 /2500 250 12° 17° 1265 2500 100 100 2000 410
VP 20 /2900 290 12° 17° 1265 2500 100 100 2200 440
VP 20 /3200 320 12° 17° 1265 2500 100 100 2400 460
VP 20 /3500 350 12° 17° 1265 2500 100 100 2550 510

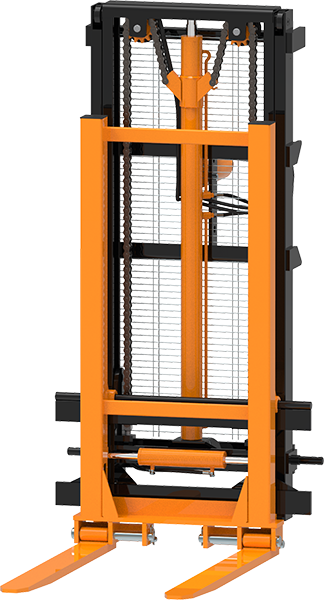

DUPLEX CP 15 - CP 20

Modello CP 15 Kg. 1500
Modello CP 20 Kg. 2000
Gli elevatori CP sono costruiti con montanti in acciaio ST 52.3 estruso a caldo con scorrimento su cuscinetti a rullini a tenuta stagna; elevazione con cilindro centrale a doppio effetto ed ampia visibilità.
Cuscinetto a rullini a tenuta stagna.
Profili rettificati a richiesta su tutti i modelli.

caratteristiche tecniche

Modello
Elevazione
Inclinazione
Bloccaggio
Traslazione
Ingombro
Peso

cm
A
mm
C D
mm
E F
mm
G L
mm
H
kg
I
CP 15 /2000 200 12° 17° 1265 2500 100 100 1800 320
CP 15 /2500 250 12° 17° 1265 2500 100 100 2000 340
CP 15 /2900 290 12° 17° 1265 2500 100 100 2200 360
CP 15 /3200 320 12° 17° 1265 2500 100 100 2400 420
CP 15 /3500 350 12° 17° 1265 2500 100 100 2550 450
CP 20 /2000 200 12° 17° 1265 2500 100 100 1800 420
CP 20 /2500 250 12° 17° 1265 2500 100 100 2000 450
CP20 /2900 290 12° 17° 1265 2500 100 100 2200 480
CP20 /3200 320 12° 17° 1265 2500 100 100 2400 520
CP 20 /3500 350 12° 17° 1265 2500 100 100 2550 540

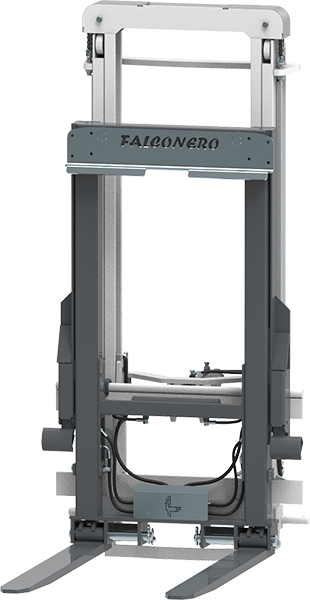

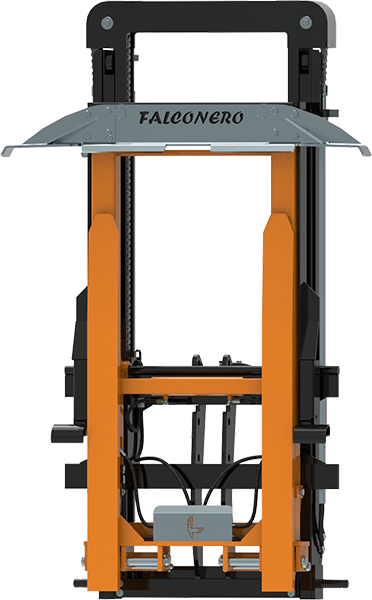

DUPLEX CHP 12 - CHP 15 - CHP 20

elevatori idraulici duplex

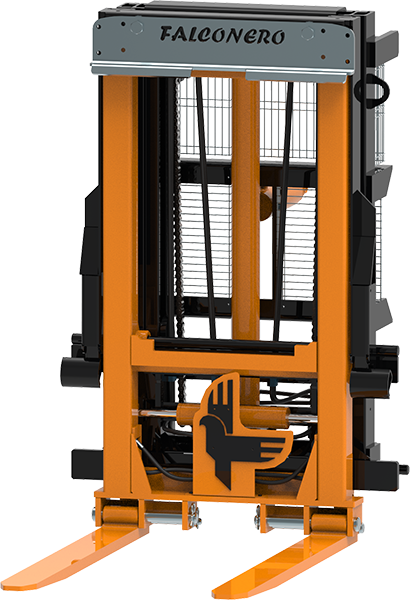

Modello BP 10 Kg. 1000
MODELLO CHP 12 Kg.1200
MODELLO CHP15 Kg. 1500
MODELLO CHP 20 Kg. 2000
I modelli CHP sono costruiti con profili in acciaio ST. 52.3 estruso a caldo con scorrimento su cuscinetti a rullini a tenuta stagna; l’elevazione è con cilindri laterali a doppio effetto con visibilità totale

caratteristiche tecniche

Modello
Elevazione
Inclinazione
Bloccaggio
Traslazione
Ingombro
Peso

cm
A
mm
C D
mm
E F
mm
G L
mm
H
kg
I
CHP 12 /2000 200 12° 17° 1265 2500 100 100 1800 350
CHP 12 /2300 230 12° 17° 1265 2500 100 100 1900 370
CHP 12 /2500 250 12° 17° 1265 2500 100 100 2000 390
CHP 15 /2000 200 12° 17° 1265 2500 100 100 1800 380
CHP 15 /2300 230 12° 17° 1265 2500 100 100 1900 410
CHP 15 /2500 250 12° 17° 1265 2500 100 100 2000 430
CHP 15 /2900 290 12° 17° 1265 2500 100 100 2200 450
CHP 15 /3200 320 12° 17° 1265 2500 100 100 2400 480
CHP 20 /3200 320 12° 17° 1265 2500 100 100 2400 620
CHP 20 /3500 350 12° 17° 1265 2500 100 100 2550 650

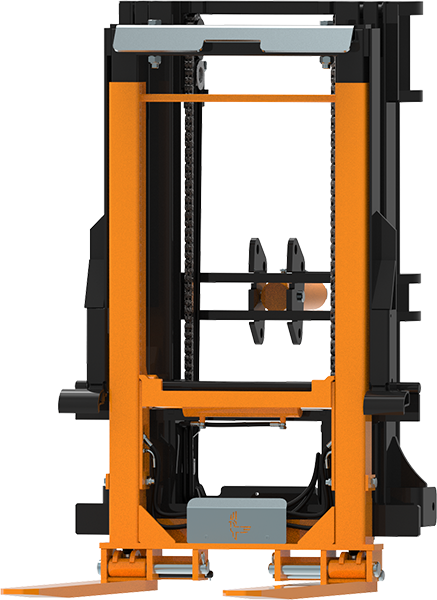

TRIPLEX BP 15 - BP 20 - BPA 15 - DP 15 - DP 20

elevatori idraulici triplex

MODELLO BP15 Kg. 1500
MODELLO BPA 15 Kg. 1500

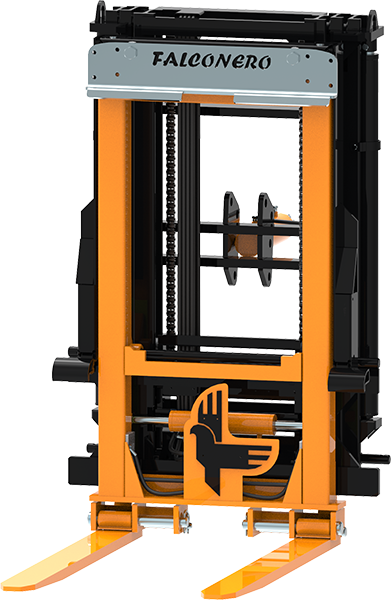

MODELLO DP 15 Kg. 1500
MODELLO DP 20 Kg. 2000
Gli elevatori BP sono gli elevatori più compatti della nostra produzione e sono particolarmente adatti per il passaggio sotto i vigneti e frutteti a tendone. Vengono costruiti con montanti in acciaio St. 52.3 estruso a caldo con scorrimento su cuscinetti a rullini a tenuta stagna; l’elevazione è con cilindro centrale ad ampia visibilità.
I modelli BPA alzata libera aumentano il sollevamento del carico di 200 mm. mantenendo invariato l’ingombro.

caratteristiche tecniche

Modello
Elevazione
Inclinazione
Bloccaggio
Traslazione
Ingombro
Peso

cm
A
mm
C D
mm
E F
mm
G L
mm
H
kg
I
BP10 /1500 150 12° 17° 1265 2500 100 100 1150 290
BP10 /2000 200 12° 17° 1265 2500 100 100 1300 330
BP10 /2500 250 12° 17° 1265 2500 100 100 1450 380
BP15 /1500 150 12° 17° 1265 2500 100 100 1150 340
BP 15 /2000 200 12° 17° 1265 2500 100 100 1300 380
BP 15 /2500 250 12° 17° 1265 2500 100 100 1450 430
BP 15 /3200 320 12° 17° 1265 2500 100 100 1750 510
BP 15 /3800 380 12° 17° 1265 2500 100 100 1950 570
BPA 15 /2500 250 12° 17° 1265 2500 100 100 1450 430
BPA 15 /3200 320 12° 17° 1265 2500 100 100 1750 510
DP 15 /2000 200 12° 17° 1265 2500 100 100 1300 390
DP 15 /2500 250 12° 17° 1265 2500 100 100 1450 420
DP 15 /3000 300 12° 17° 1265 2500 100 100 1710 470
DP 15 /3500 350 12° 17° 1265 2500 100 100 1850 510
DP 15/5300 530 12° 17° 1265 2500 100 100 2550 700
DP 20 /3000 300 12° 17° 1265 2500 100 100 1710 570
DP 20 /3500 350 12° 17° 1265 2500 100 100 1850 620
DP 20 /5300 530 12° 17° 1265 2500 100 100 2550 820
